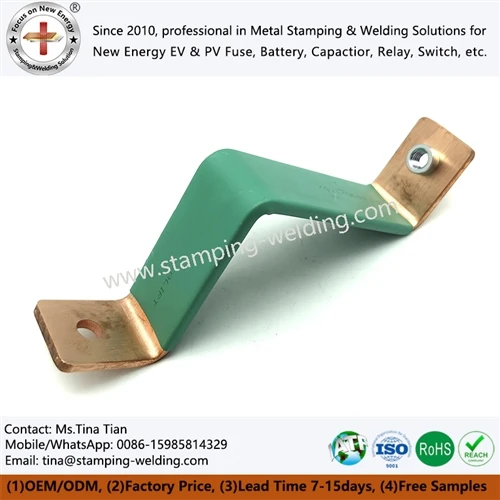

Didelės srovės{0}}lanksčios vario plėtimosi jungtys, skirtos elektrolizatoriams ir sunkiajam lydymui

5000A+ elektrolizatoriaus šyna negali būti traktuojama kaip standus varinis laidininkas, kai pakartotinis terminis ciklas keičia atstumą tarp fiksuotų gnybtų. Lanksti varinė kompensacinė jungtis, pagaminta iš plonos varinės folijos, sugeria ašinį judėjimą, išlaikant mažą-varžos srovės kelią; Molekulinis difuzinis suvirinimas gali sujungti 0,1 mm vario foliją be litavimo srauto ar litavimo. Didelės srovės elektrolizatorių ir sunkiosios lydymo įrangos projektavimo tikslas yra ne vien lankstumas, o kontroliuojamas atsparumas, srovės tankis, temperatūros kilimas, mechaninė eiga ir jungties vientisumas.





























































Didelės{0}}srovės jungties elektros nuostoliai:

P = I²R

Esant 5000 A, net esant 20 μΩ varžai jungtis sukuria apie 500 W šilumos. Dėl to milivoltų-lygio įtampos kritimas ir mikro{5}}omų-lygio atsparumas yra svarbūs projektiniai kintamieji, o ne antrinės patikros elementai.



5000A+ srovės takai ir 100 % IACS varinis laidumas

Didelės -srovės nuolatinės srovės elektrolizatoriaus sistemoms dažniausiai pasirenkamas varis, nes didelio-grynumo elektrinis varis užtikrina labai didelį laidumą ir palaiko kompaktiškus srovės kelius.



Parametras	Tipiškas inžinerinis svarstymas
Dabartinis įvertinimas	5 000 A+ nuolatinis arba taikymas -konkrečiai
Vario medžiaga	C1100 / didelio-laidumo varis
Laidumas	Iki maždaug 100 % IACS tinkama C1100 medžiaga
Folijos storis	0,1 mm vienam folijos sluoksniui
Sąnario struktūra	Kelios lygiagrečios varinės folijos
Pagrindinė funkcija	Šiluminio plėtimosi kompensavimas ir srovės perdavimas
Elektros praradimas	Nustatomas pagal varžą, kontaktinį plotą ir srovės pasiskirstymą
Apžiūra	Matmenų, elektrinės varžos ir suvirinimo vientisumo patikrinimai



Daugiasluoksnė folijos struktūra paskirsto mechaninę įtampą daugelyje plonų vario sluoksnių. Užuot privertę standųjį varinį strypą sugerti šiluminį poslinkį, atskiros folijos lankstosi savarankiškai.



Tai ypač aktualu elektrolizatoriaus kaminams, lygintuvų jungtims, nuolatinės srovės magistralių sistemoms ir didelės srovės{0}}krosnių įrangai, kur laidininko temperatūra gali labai pasikeisti nuo paleidimo, pastovaus veikimo ir išjungimo.



0,1 mm vario folija ir molekulinis difuzinis suvirinimas be srauto

Difuzinio suvirinimo vario šunte naudojamos sukrautos varinės folijos, kurios sujungiamos naudojant kontroliuojamą slėgį ir šiluminę energiją. Tikslas yra sukurti metalurginį ryšį per folijos sąsają, o ne pasikliauti atskiru litavimo ar litavimo lydiniu.



0,1 mm varinės folijos atveju proceso valdymas tampa svarbus, nes folija yra pakankamai plona, ​​kad paviršiaus būklė, lygumas, slėgio pasiskirstymas ir oksidacija paveiktų sukibimo sąsają.



Kontroliuojamas difuzijos{0}}suvirinimo procesas paprastai apima:

Vario grynumas ir elektrinis laidumas
Folijos storis ir sluoksnių skaičius
Paviršiaus švara prieš sujungimą
Kontaktinis slėgis visoje sukibimo srityje
Suvirinimo temperatūra ir laikymo laikas
Vietinė folijos kamino deformacija
Oksido susidarymas kaitinant
Surištos{0}}srities tęstinumas
Elektros varža po suvirinimo
Mechaninė jėga ir nuovargis



Gautoje jungtyje nėra įprasto litavimo sluoksnio, kuris galėtų sukurti papildomą elektrinę ar šiluminę sąsają.



Naudojant didelės srovės{0}}srovę, tikslas yra platus metalurginis ryšys su nuosekliu srovės perdavimu projektuotoje persidengimo srityje.

















































































IEC 60269 ir IATF 16949-pagrįstas didelės srovės jungčių procesų valdymas



Gamybos būdas turi atskirti medžiagų kontrolę, formavimą, sujungimą ir galutinę patikrą. Pramoniniams pirkėjams atitinkami kokybės įrodymai turėtų būti susieti su faktiniais taikymo ir piešimo reikalavimais, o ne su bendru medžiagos sertifikatu.



Įprasti valdikliai apima:

Medžiagos patikrinimas - vario klasė, storis ir laidumas.
Folijos paruošimas - matmenų tikslumas, paviršiaus būklė ir švara.
Krovimo valdymas - folijos skaičius, orientacija ir suprojektuotas persidengimas.
Difuzinio suvirinimo - slėgio, temperatūros ir ciklo valdymas.
Formuojamas - galutinis išsiplėtimo ilgis, plotis, skylės padėtis ir gnybtų geometrija.
Elektros patikrinimo - varžos arba įtampos-kritimo matavimas.
Mechaninis patikrinimas - suvirinimo vientisumo ir matmenų patikrinimas.
Galutinė QA - CMM patikra, vizualinė apžiūra ir kliento-konkreti PPAP dokumentacija.



Automobilių{0}}išvestinėms kokybės sistemoms gali būti taikoma IATF 16949 proceso disciplina ir PPAP 3 lygio dokumentacija, kai tai nurodo klientas. Pramoninių elektrolizatorių projektuose patikrinimo planas turėtų būti suderintas su patvirtintu brėžiniu, technine specifikacija ir taikomais elektros standartais.



Prašyti nemokamo DFM įvertinimo ir pasiūlymo





Kietas varinis strypas turi apibrėžtą šiluminio plėtimosi koeficientą. Kai du jo tvirtinimo taškai yra mechaniškai suvaržyti, temperatūros pokyčiai sukuria poslinkį ir įtempimą, o ne laisvą judėjimą.



Laidininko, kurio ilgis L, apytikslis šiluminis plėtimasis yra:

ΔL = × L × ΔT

kur:



ΔL=šiluminis poslinkis
= šiluminio plėtimosi koeficientas
L=originalus laidininko ilgis
ΔT=temperatūros pokytis



Vario koeficientas yra maždaug 16–17 × 10⁻⁶/K, priklausomai nuo medžiagos ir temperatūros diapazono.

Pavyzdžiui, 500 mm varinis laidininkas, kurio temperatūra pakyla 100 K, gali patirti maždaug:

ΔL ≈ 0,82 mm

Tvirta jungtis turi prisitaikyti prie šio judėjimo per aplinkinę konstrukciją, tvirtinimo angas, gnybtų deformaciją arba laidininko įtempį. Vietoj to, lanksti varinė kompensacinė jungtis užtikrina mechaninį atitikimą tiesiai į elektros jungtį.



16–17 × 10⁻⁶/K vario plėtimasis ir terminis -ciklo kompensavimas

Lankstus skyrius paprastai suprojektuotas kaip plonos varinės folijos krūva, o ne viena stora varinė plokštė.



Statyba	Mechaninis elgesys	Elektros kelias	Tipiškas taikymo svarstymas
Tvirtas C1100 vario strypas	Mažas lankstumas	Tiesioginis laidininkas	Fiksuota geometrija
Laminuotos varinės folijos krūva	Didelis ašinis lankstumas	Lygiagretūs folijos takai	Šiluminis judėjimas
Pinta varinė jungtis	Didelis lankstumas	Kelios sruogos	Dinamiškas judėjimas
Difuzinis{0}}suvirintas varinis šuntas	Lankstus folijos skyrius su sujungtais gnybtais	Didelio-ploto metalurginė jungtis	Didelės{0}}srovės nuolatinės srovės sistemos



Folijos krūva leidžia lenkti ir judėti ašiniu būdu, nereikalaujant, kad visa gnybtų konstrukcija deformuotųsi.

Todėl elektrolizatoriaus šynos kompensacinė jungtis turėtų būti nurodyta didesne nei vardinė srovė. Inžineriniame brėžinyje turi būti nurodyta:

Nuolatinė srovė
Didžiausia srovė
Aplinkos temperatūra
Laidininko temperatūra
Numatomas terminis ciklas
Maksimalus judėjimas
Minimalus lenkimo spindulys
Terminalo{0}}skylės geometrija
Montavimo kryptis
Galimas montavimo vokas
Reikalinga elektros varža arba įtampos kritimas

5000A+ srovės tankis ir šilumos išsklaidymas

Esant 5000 A srovės paskirstymas lanksčioje jungtyje priklauso nuo efektyvaus laidžiojo skerspjūvio ir sąsajos geometrijos.

Padidinus vario folijos sluoksnių skaičių, padidėja turimas laidus plotas. Tačiau vien folijos pridėjimas negarantuoja vienodo srovės paskirstymo.

Terminalo perėjimas yra ypač svarbus. Jei srovė patenka į folijos krūvą per siaurą plotą, vietinis srovės tankis gali padidėti netoli pereinamojo regiono.

Dėl šios priežasties gnybtų plotis, folijos persidengimas, suvirinimo plotas ir tvirtinimo{0}}angų geometrija turėtų būti vertinami kartu.



Praktinėje dizaino apžvalgoje turėtų būti išnagrinėta:

Srovė → gnybtas → surišta zona → folijos krūva → surišta zona → gnybtas

o ne atskirai vertinti folijos sekciją.



20 μΩ varža ir I²R nuostoliai esant 5000 A

Jungties pasipriešinimo poveikis tampa reikšmingas esant didelei srovei.



Sąnario atsparumas	Įtampos kritimas ties 5000A	Energijos praradimas esant 5000A
5 μΩ	25 mV	125 W
10 μΩ	50 mV	250 W
20 μΩ	100 mV	500 W
30 μΩ	150 mV	750 W
50 μΩ	250 mV	1,250 W



Šios vertės parodo, kodėl atsparumas sąlyčiui ir suvirinimo siūlės atsparumas turi būti įtraukti į projekto patikros planą.



Sumažinimas nuo 20 μΩ iki 10 μΩ ne tik sumažina išmatuotą įtampos kritimą 50 mV. Esant 5000 A, jis taip pat sumažina teorinius varžos nuostolius maždaug 250 W toje jungtyje.



Faktinis lauko veikimas taip pat priklauso nuo laidininko temperatūros, kontaktinio slėgio, paviršiaus būklės, srovės bangos formos ir įrengimo geometrijos.



Atsisiųskite šynų dizaino specifikaciją







Ploniems vario folijos mazgams reikia skirtingų matmenų valdiklių nei įprastinių apdirbtų varinių strypų.



Kritiniai matmenys neapsiriboja bendru ilgiu ir pločiu. Išsiplėtimo jungties folijos storis, rietuvės aukštis, gnybtų lygumas, skylės padėtis, suvirinimo plotis ir laisvo ilgio geometrija turi įtakos montavimo ir elektros našumui.



±0,01 mm CMM varinių gnybtų patikra

Tiksliųjų gnybtų komponentų pasirinktus matmenis galima valdyti iki ±0,01 mm, jei to reikalauja patvirtintas brėžinys ir gamybos pajėgumai.

CMM patikrinimas gali patikrinti:

Montavimo-angos padėtis
Terminalo plotis
Bendras ilgis
Lygiagretumas
Plokštumas
Skylės-iki-krašto atstumas
Suvirinta gnybtų geometrija
Suformuotas profilis



Patikrinimo strategijoje turi būti atskirti matmenys, turintys įtakos elektros instaliacijai, ir matmenys, turintys įtakos mechaniniam tarpui.



Pavyzdžiui, montavimo{0}}angos padėties tolerancija gali tiesiogiai paveikti mazgo išlygiavimą, o ilgio be folijos-dydis turi įtakos galimam šiluminiam judėjimui.



C1100 varis ir C2680 žalvaris: medžiagos pasirinkimas, kai 100 % IACS

Varis ir žalvaris neturėtų būti laikomi keičiamomis gnybtų medžiagomis.


Turtas	C1100 grynas varis	C2680 žalvaris
Elektros laidumas	Aukštas; tinkamos klasės gali priartėti prie 100 % IACS	Mažiau nei C1100
Pagrindinis privalumas	Maža elektrinė varža	Didesnis mechaninis stiprumas ir formavimo savybės
Didelės{0}}srovės laidininkas	Pageidautina	Priklauso nuo programos-
Šilumos laidumas	Aukštas	Žemesnis
Tipiškas naudojimas	Šynos, folijos, šuntai	Gnybtai, konstrukcinės elektros dalys
Dideli{0}}dabartiniai nuostoliai	Žemiau lygiavertei geometrijai	Didesnis lygiavertės geometrijos atveju
Medžiagos parinkimo vairuotojas	Elektrinis veikimas	Mechaniniai/formavimo reikalavimai



5000A+ srovės keliui C1100 paprastai yra pradinė medžiaga, kai konstrukcijoje dominuoja elektros laidumas. Žalvaris gali būti svarstomas, kai jo naudojimą pateisina gnybtų standumas, atsparumas dilimui arba formavimo reikalavimai.



Galutinis pasirinkimas turėtų būti pagrįstas kliento elektros, mechaniniais ir aplinkosaugos reikalavimais.



15 kV/mm dielektriniai reikalavimai izoliuotiems didelės srovės{1}} agregatams

Jei lanksti varinė jungtis įrengiama izoliuoto korpuso viduje, izoliacija turi būti vertinama atskirai nuo vario laidininko.

Galimos izoliacinės sistemos:

Epoksidinė miltelinė danga
Laminuota polimerinė izoliacija
PET plėvelė
Poliimido plėvelė
PVC ar kitos paskirties{0}}izoliacinės medžiagos



Atitinkama dielektriko specifikacija turėtų būti nurodyta kaip bandymo reikalavimas, o ne tik remiantis medžiagos pavadinimu.



Where specified, dielectric breakdown strength may be evaluated against requirements such as >15 kV/mm, kartu su izoliacijos storiu, valkšnumo atstumu, prošvaisa ir aplinkos senėjimu.



Aukštos{0}}įtampos elektrolizatoriaus įrangos atveju, atliekant dielektriko kvalifikaciją, reikia atsižvelgti į visą-ne tik dangos medžiagą-.







Elektrolizatorių lygintuvai, vandenilio gamybos sistemos ir sunkioji lydymo įranga retai naudoja identiškus šynų apvalkalus. Todėl lanksčios jungties gali prireikti nukreiptų gnybtų, nevienodo gnybtų pločio, laiptuotų folijos krūvų, kampuotų tvirtinimo paviršių arba asimetrinių išsiplėtimo sekcijų.



Inžinerinis procesas turėtų prasidėti nuo kliento brėžinio ir montavimo voko, o ne priverčiant taikyti standartinę jungties geometriją.



5000A+ DFM apžvalga ofsetiniams ir asimetriniams variniams šuntams

DFM peržiūra turėtų išnagrinėti:

Dabartinė{0}}įvažiavimo kryptis
Terminalo kontaktinė sritis
Skylės skersmuo ir padėties tolerancija
Folijos-sluoksnių skaičius
Folijos plotis
Lankstus laisvas ilgis
Reikalingas judėjimas
Lenkimo kryptis
Terminalo poslinkis
Suvirintos{0}}plotos matmenys
Montavimo prošvaisa

Asimetriškas dizainas gali būti elektra priimtinas ir sukuria pernelyg didelį mechaninį įtempimą, jei neutrali judėjimo ašis yra blogai išdėstyta.

Dėl šios priežasties mechaninis judėjimas ir elektros srovės paskirstymas turėtų būti peržiūrėti kartu.



Į-kniedijimas ir ±0,01 mm gnybtų padėties valdymas

Kai variniuose gnybtuose yra pagalbinių metalinių komponentų, į gamybos būdą galima integruoti kniedijimą, štampavimą ar antrinį formavimą.

Įprastos proceso kontrolės priemonės apima:

Progresyvus štampavimas arba išlyginimas
Burr{0}}aukščio valdymas
Formavimas
Kniedijimas į-vidų, kai taikoma
Vario folijos paruošimas
Difuzinis suvirinimas
Terminalo formavimas
Paviršiaus apdorojimas arba izoliacija
CMM patikrinimas
Elektrinė ir mechaninė patikra

Tiksliai štampuotų komponentų atveju įrankių nusidėvėjimas turi būti stebimas atsižvelgiant į kritinius matmenis, o ne pasikliauti tik vardine formos{0}}tarnavimo laiko ataskaita.



PPAP 3 lygis ir IATF 16949 dokumentacija, skirta apimties gamybai

Į PPAP dokumentus gali būti įtraukta:

Dizaino įrašai
Inžinerinių pakeitimų dokumentacija
Proceso eigos diagrama
PFMEA
Kontrolės planas
Matavimo sistemos analizė
Matmenų rezultatai
Medžiagos ir eksploatacinių savybių bandymo rezultatai
Pradinės proceso studijos
Gamybos dalių pavyzdžiai
Išvaizdos patvirtinimas, kai taikoma
Dalies pateikimo orderis

PPAP 3 lygis dažniausiai naudojamas, kai klientas prašo viso pateikimo paketo.

Pramoninių elektrolizatorių ir lydymo įrenginių dokumentacija gali būti pritaikyta pagal kliento kokybės susitarimą, o ne automatiškai taikant automobilių PPAP struktūrą.



Prašyti nemokamo DFM įvertinimo ir pasiūlymo





Didelės{0}}srovės kompensacinės jungtys turėtų būti patvirtintos atsižvelgiant į esamus elektrinių ir mechaninių gedimų režimus.

Patikrinimo planas turi apimti ir vario medžiagą, ir gatavą jungtį.



5000A+ elektros varža ir temperatūros{2}}padidėjimo patvirtinimas

Gamybos patvirtinimo programa gali apimti:



Testas	Inžinerinis tikslas
DC varža	Patikrinkite laidininko ir jungties varžą
Įtampos{0}}kritimo matavimas	Apskaičiuokite elektros nuostolius pagal nurodytą srovę
Temperatūros kilimo{0}}bandymas	Įvertinkite šilumines savybes
Terminis važiavimas dviračiu	Patikrinkite mechaninę kompensaciją
Suvirinimo vientisumo patikrinimas	Patikrinkite surištos{0}}srities tęstinumą
Matmenų patikrinimas	Patvirtinkite brėžinio atitiktį
CMM matavimas	Patikrinkite kritinę geometriją
Izoliacijos atsparumas	Patikrinkite elektros izoliaciją
Dielektrinis atsparumas	Patikrinkite izoliacijos sistemą
Aplinkos bandymai	Įvertinkite nurodytas eksploatavimo sąlygas



Tiksli srovė, bandymo trukmė ir priimtinumo ribos turėtų būti nustatytos gaminio specifikacijoje.



5000A nuolatinės srovės ir šiluminio{1}}ciklo bandymas

Didelės{0}}srovės išplėtimo jungties patvirtinimo seka yra tokia:

Pradinė varža → valdoma srovės apkrova → temperatūros stabilizavimas → išjungimas → aušinimas → terminis ciklas → galutinė varža

Pradinio ir po{0}}bandymo atsparumo palyginimas gali atskleisti pablogėjimą, kurio nepavyks aptikti vieno matmens patikrinimu.

Jungtis, kurios matmenys išlieka priimtini, tačiau išvystoma didėjanti sąsajos varža, ilgai veikiant{0}}gali tapti terminio gedimo tašku.


Izoliacijos pasirinkimo standartai EN 45545 ir UL 94 V-0

Transportavimo arba uždarose elektros sistemose sumontuotos įrangos izoliacijos reikalavimai gali būti susiję su specifiniais liepsnos-slopinimo arba dūmų/toksiškumo standartais.

Atsižvelgiant į galutinę paraišką, specifikacijose gali būti nurodyta:

UL 94 V-0
EN 45545
Dielektriko atsparumo reikalavimai
Izoliacijos atsparumas
Šliaužimas ir klirensas
Temperatūros klasė
Cheminis atsparumas
Aplinkos senėjimas

Šie standartai turėtų būti priskirti pagal įrangos kategoriją ir paskirties rinką. Vien medžiagos sertifikatas neįrodo gatavo mazgo atitikties.





Tinkama konstrukcija priklauso nuo srovės, judėjimo, temperatūros, įrengimo geometrijos ir patvirtinimo reikalavimų.



Reikalavimas	Rekomenduojama inžinerinė kryptis
5000A+ nuolatinė nuolatinė srovė	Daugiasluoksnė C1100 vario folija
Didelis šiluminis judėjimas	Ilgesnė lanksti laisva dalis
Ribota montavimo vieta	Kompaktiška kelių{0}}sluoksnių folijos geometrija
Maža elektrinė varža	Didelio-laidumo varis ir didelis sujungimo plotas
Pakartotinis terminis ciklas	Lankstus folijos krūva su kontroliuojamu judėjimu
Poslinkio tvirtinimo taškai	Suformuota/asimetrinė gnybtų geometrija
Aukštos{0}}tampos korpusas	Apibrėžta izoliacija, valkšnumas ir prošvaisa
Automobilių kokybės sistema	IATF 16949 / PPAP 3 lygis, kaip nurodyta
Tiksli gnybtų geometrija	CMM patikrinimas
Vario sujungimas be srauto{0}}	Molekulinis difuzinis suvirinimas
Apsauga nuo korozijos	Specifinis paviršiaus apdorojimas-
Didelė mechaninė apkrova	Gnybtų geometrijos ir suvirinimo srities optimizavimas



Todėl lanksti varinė kompensacinė jungtis turėtų būti nurodyta kaip visa elektromechaninė{0}}komponentė, o ne tik kaip lankstaus vario gabalas.





Norint tiksliai įvertinti DFM, pirkimo pakete turi būti nurodyta:



Nominali nuolatinė srovė
Maksimali darbinė srovė
DC arba AC taikymas
Darbinė įtampa
Aplinkos temperatūra
Maksimali laidininko temperatūra
Šiluminio{0}}ciklo diapazonas
Reikalingas judėjimas
Ilgis be jungties
Terminalo matmenys
Skylės raštas
Vario laipsnis
Folijos storis
Izoliacijos reikalavimas
Paviršiaus{0}}apdirbimo reikalavimas
Elektrinės varžos tikslas
Temperatūros kilimo{0}}riba
Kiekis ir metinė paklausa
Reikalingas patikrinimo standartas
PPAP reikalavimas
Pakuotės reikalavimai



Brėžinio, STEP failo arba 2D matmenų brėžinio pakanka pradinei gamybos apžiūrai.



Jei naudojate daugiau nei 5000 A, jungtis turėtų būti įvertinta kaip viso srovės kelio dalis. Šynų geometrija, gnybtų sąsajos, tvirtinimo įranga ir aušinimo sąlygos gali iš esmės pakeisti išmatuotą varžą ir temperatūros kilimą.





Kokios informacijos reikia norint nurodyti 5000A+ lanksčią varinę kompensacinę jungtį?

Pateikite vardinę srovę, įtampą, vario laipsnį, folijos storį, gnybtų matmenis, montavimo{0}}angų modelį, šiluminį judėjimą, temperatūros diapazoną, izoliacijos reikalavimus ir metinį kiekį. 2D brėžinys arba STEP failas įgalina tikslesnę DFM peržiūrą.



Gali 0,1 mmdifuziškai suvirinta vario folijabe litavimo ar litavimo srauto?

Taip. Sudėtos 0,1 mm varinės folijos gali būti sujungtos naudojant kontroliuojamą molekulinį difuzinį suvirinimą. Proceso metu naudojamas slėgis ir šiluminė energija, kad būtų suformuotas metalurginis ryšys be įprasto litavimo ar srauto sluoksnio.



Ar naudojant 3 lygio PPAP gali būti tiekiamos individualios{0}}formos varinės kompensacinės jungtys?

Taip. Kai to reikalauja klientas, gamyba gali būti organizuojama pagal PPAP 3 lygio dokumentaciją, įskaitant matmenų rezultatus, medžiagų įrašus, proceso eigą, PFMEA, valdymo planą ir veikimo patvirtinimo duomenis.
