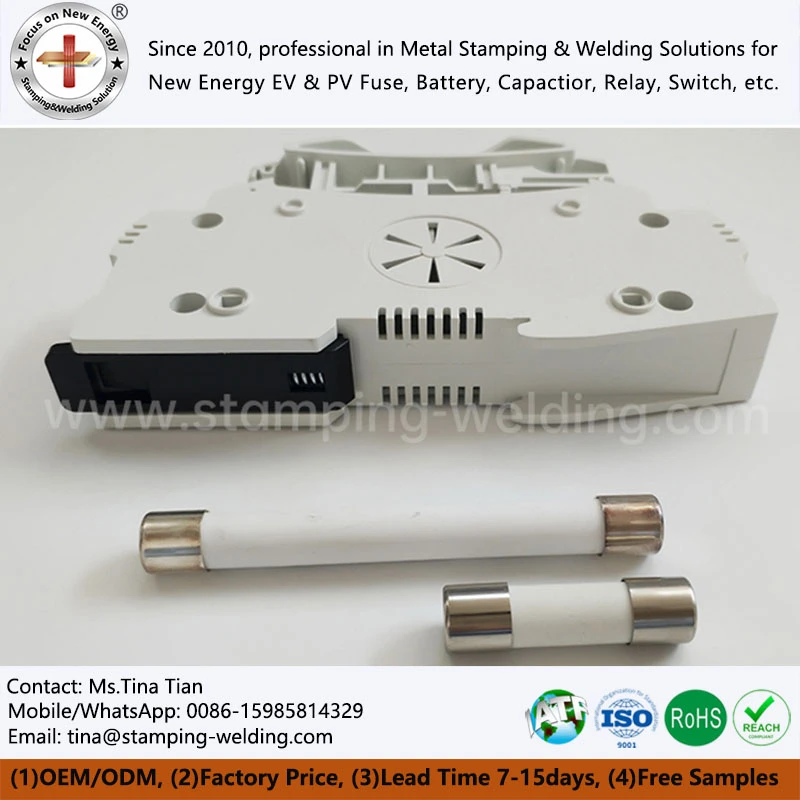

PVH serijos saulės saugiklio darbo principas ir funkcija

Fotoelektros keitiklis, dar žinomas kaip galios reguliatorius, gali konvertuoti kintamą nuolatinės srovės įtampą, kurią sukuria fotoelektrinės saulės baterijos, į pagrindinio dažnio kintamąją galią, kurią galima perduoti komercinės galios perdavimo sistemai arba naudoti ne tinklo tinklui.

Inverterį daugiausia sudaro perjungimo elementai, tokie kaip tranzistoriai. Reguliariai keičiant perjungimo elementus pakartotinai įjungiant ir išjungdami, nuolatinės srovės įvestis paverčiama kintamosios srovės išėjimu. Žinoma, atvirosios ir uždaros kilpos sukuriama keitiklio išėjimo bangos forma nėra praktiška. Paprastai aukšto dažnio impulsų pločio moduliacija reikalinga, kad įtampos plotis būtų susiaurintas šalia dviejų sinuso bangos galų ir išplėstų įtampos plotį sinuso bangos viduryje, ir visada leiskite perjungti elementą judėti viena kryptimi tam tikru dažniu per pusę ciklo, kad sudarytų pulso bangos traukinį. Tada leiskite impulsų bangai praeiti pro paprastą filtrą, kad susidarytų sinuso banga.

Fotovoltinis keitiklis ne tik turi tiesioginio keitimo konversijos funkciją, bet ir turi maksimaliai padidinti saulės elementų funkcijas ir apsaugą nuo sistemos gedimų. Apibendrinant galima pasakyti, kad veikia aktyvios veikimo ir išjungimo funkcijos, maksimalios galios sekimo valdymo funkcija, nuo nepriklausomos veikimo funkcijos, aktyviosios įtampos reguliavimo funkcijos, nuolatinės srovės aptikimo funkcijos ir nuolatinės srovės įžeminimo aptikimo funkcijos.

Po saulėtekio ryte saulės spinduliuotės intensyvumas palaipsniui didėja, o saulės elementų išėjimas taip pat atitinkamai padidėja. Kai pasiekiama keitiklio užduoties reikalaujama išvesties galia, keitiklis automatiškai pradeda veikti. Įvedus operaciją, keitiklis visada stebės saulės elementų modulio išvestį. Kol saulės elementų modulio išėjimo galia yra didesnė už išėjimo galią, kurios reikalauja keitiklio užduotis, keitiklis toliau veiks; Iki saulėlydžio keitiklis gali veikti net lietaus dienomis. Kai saulės elementų modulio išėjimas tampa mažesnis ir keitiklio išvestis yra arti 0, keitiklis sudarys budėjimo režimo būseną.

Kai keičiasi saulės intensyvumas ir aplinkos temperatūra, fotoelektrinio modulio įvesties galia rodo netiesinius pokyčius. Fotovoltinis modulis nėra nei pastovus įtampos šaltinis, nei pastovi srovės šaltinis. Jo galia keičiasi su išėjimo įtampa ir neturi nieko bendra su apkrova. Jos išėjimo srovė iš pradžių yra horizontali linija, nes įtampa didėja. Kai jis pasiekia tam tikrą galią, ji mažėja didėjant įtampai. Kai jis pasiekia komponento atvirą grandinės įtampą, srovė sumažėja iki nulio.

Normalios energijos generavimo metu fotoelektrinės tinklo sujungta energijos generavimo sistema yra prijungta prie maitinimo tinklo ir perduoda efektyvią galią į elektros tinklą. Tačiau kai elektros tinklas praranda galią, fotoelektrinės tinklo sujungta energijos generavimo sistema gali ir toliau veikti ir yra nepriklausoma operacijos būsena su vietine apkrova. Šis reiškinys vadinamas salos efektu. Kai keitiklis turi salos efektą, tai sukels didelį pavojų asmeniniam saugumui, elektros tinklo veikimui ir pačiam keitikiui. Todėl keitiklio prieigos standartas nustato, kad fotoelektriniu tinkleliu sujungtas keitiklis turi turėti salos efekto aptikimo ir valdymo funkciją.

Prieš sujungto galios generavimu tinkle sujungtas keitiklis turi paimti galią iš tinklo, aptikti įtampą, dažnį, fazės seką ir kitus tinklelio galios perdavimo parametrus ir sureguliuoti savo galios generavimo parametrus, kad sinchronizuotų su tinklelio parametrais. Tik po to, kai jis bus prijungtas prie tinklo, kad būtų galima generuoti energiją.

Kai dėl avarijos ar sutrikimo elektros energijos sistemoje yra laikinas įtampos kritimas fotoelektrinės elektrinės tinklelio jungties taške, fotoelektrinė elektrinė gali užtikrinti nuolatinį veikimą neatsiribojant tam tikrame įtampos kritimo diapazone ir laiko intervale.
