Vario-Aliuminio šynų speciali tema: miltelių panardinimo, ekstruzijos ir panardinimo procesų nuėmimo ir optimizavimo technologijų analizė

Gaminant naują energijos įrangą ir elektros jungčių sistemas, varinės{0}}aliuminio šynos (šynos) atlieka pagrindines laidumo ir sujungimo funkcijas. Plačiai pritaikius naujus konstrukcinius komponentus, pvz., PVC-panardinamąsias izoliuotas šynas, plastikines- panardinamąsias varines šynas ir izoliuotas lanksčias varines šynas, skirtas maitinimo elementų blokams, efektyvus ir nepažeistas -nepažeidimas pašalinimas išlaikant puikias izoliacijos savybes tapo pagrindiniu techniniu pramonės iššūkiu.





PVC-dengtose šynose ir epoksidine-milteliais-dengtose varinėse šynose izoliacijos sluoksnis dažniausiai yra pagamintas iš epoksidinės dervos miltelių. Epoksidinė derva yra termoreaktingas plastikas, kuris po pirminio terminio kietėjimo nebetirpsta ir nesuminkštėja. Todėl, gaminant šynas su pan



Tai reiškia, kad jei reikia atskleisti metalinius laidininkus abiejuose varinės{0}}aliuminio šynos galuose, tai turi būti pasiekta užmaskuojant panardinimo šynų gamybos etapą.

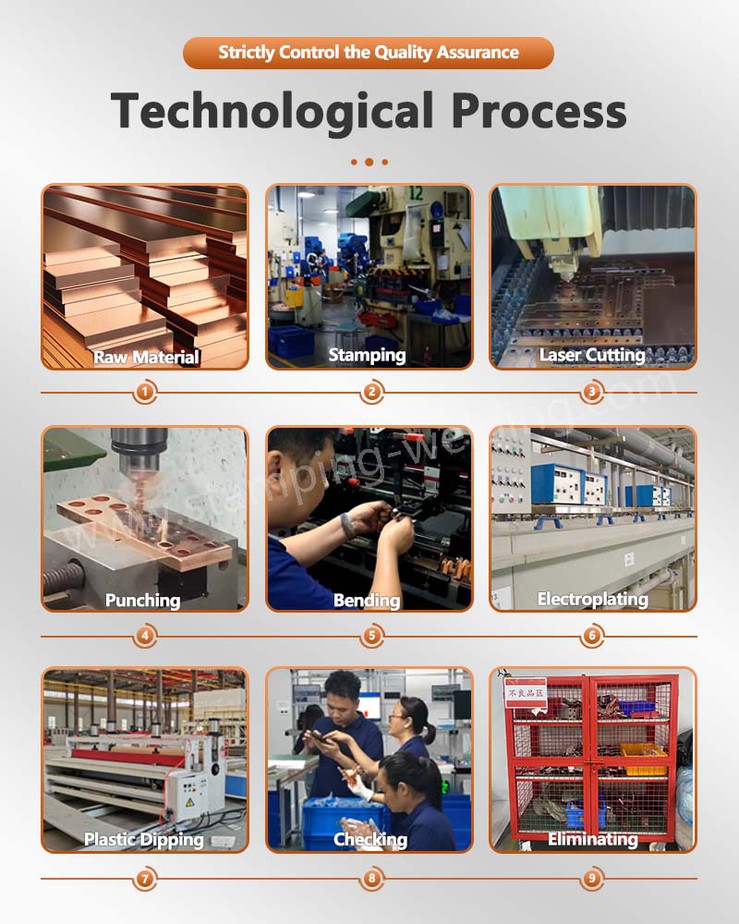

Gaminant izoliuotas pasirinktines varines magistrales su PVC panardinimu, maskavimas paprastai atliekamas prieš panardinant į miltelius, siekiant užtikrinti, kad metalinės jungčių vietos galuose būtų atviros. Proceso eiga yra tokia:



Maskavimas:
Po štampavimo, valymo ir džiovinimo varinės ir aliuminio šynos abiejuose galuose uždengiamos apsauginėmis įvorėmis ir užklijuojamos aukštos{0}} temperatūros juosta.



Smėliavimas ir išankstinis pašildymas:
Varinės šynos pakabinamos smėliasrove, o po to iš anksto pašildomos formoje 195–225 laipsnių, kad padidėtų miltelių sukibimas.



Panardinimas į miltelius:
Įkaitintas varines šynas paima robotas ir dengimui panardina į epoksidinės dervos miltelius.



Demaskavimas ir apipjaustymas:
Po sukietėjimo nuimama juosta ir apsauginės rankovės, o plastikinio sluoksnio kraštai apkarpomi rankiniu būdu.



Kietėjimas:
Gaminys kabinamas 170–190 laipsnių orkaitėje kietėjimui, užtikrinant lygią ir patikimą dengimą.

Šio proceso metu pakanka aukštos{0}}temperatūrinės juostos, kurios atsparumas temperatūrai yra 200 laipsnių. Per aukšta temperatūra sukels klijų likučius.





Skirtingai nuo termoreaktingųjų epoksidinių derinių, pagal užsakymą pagamintose -plastikinėse-elektrinėse varinėse šynose ir PVC-pamerkiamose izoliuotose šynose dažnai naudojamos termoplastinės medžiagos, pvz., PA12 arba PVC. Šias medžiagas galima suminkštinti pakartotinai kaitinant, todėl galima kontroliuoti lupimą ir apipjaustymą.



1. Pagrindinis proceso srautas

Apvalus pjovimas: Vario šynų izoliacinio sluoksnio apskritimai pjaunami lazeriu arba peiliu.

Šildymas ir minkštinimas: Reguliuojamos šildymo zonos naudojamos tolygiai pakelti plastikinio sluoksnio temperatūrą ir pasiekti lengvai nulupamą būseną.

Atrišimas ir pašalinimas: suminkštėjusios vietos pašalinamos mechaniškai arba rankiniu būdu.



Šis metodas plačiai naudojamas apdorojant minkštos jungties varines šynas ir šynų atramas, užtikrinant, kad metaliniai laidininkai liktų nepažeisti.



2. Šildymas ir apskrito pjovimo sekos valdymas

Jei sukibimas tarp vario ir plastiko sluoksnių yra silpnas, prieš pjovimą apskritime reikia atlikti pašildymą. Jei sukibimas tvirtas, prieš kaitinant galima atlikti perimetrą. Kai kuri įranga, pvz., „trijų{2} stočių lupimo mašina“, automatiškai valdo temperatūrą ir sinchronizuoja pjovimą, užtikrindama nuoseklią šynų izoliaciją ir lygius kraštus.





Šiuolaikinė automatinio lupimo įranga gali patenkinti įvairių specifikacijų, susijusių su plastikinėmis{0}}vario šynomis ir izoliuotomis individualiomis vario šynomis su PVC panardinimu. Įprastas našumas yra toks:



Apvalaus pjovimo diapazonas: storis 2–20 mm, plotis 14–50 mm, pjovimo ilgis 10–100 mm, tikslumas iki 0,02 mm;



Šildymo valdymas:

Temperatūros diapazonas gali būti pritaikytas pagal projektą, maksimalią temperatūrą realiuoju laiku stebint jutikliu.

Šildymo ilgį galima reguliuoti iki 100 mm, kad būtų užtikrintas vienodas temperatūros pasiskirstymas.

Rekomenduojama PA12 ekstruzinio sluoksnio pašildymo temperatūra yra maždaug 130 laipsnių.

PVC dangos sluoksnis reguliuojamas 60–120 laipsnių diapazone, priklausomai nuo kietumo.

Po atjungimo įranga automatiškai surenka atliekas, kad būtų išvengta metalinio gaminio korpuso užteršimo.







Produktai, tokie kaip PVC panardintos izoliuotos šynų juostos, pagal užsakymą pagamintos plastikinės panardintos elektrinės varinės šynos ir panardinamos izoliuotos šynos, naudojamos naujose energijos ir elektros jungčių sistemose, paprastai turi atitikti šiuos standartus:



Išvaizdos kokybė

Paviršius turi būti lygus ir lygus, be defektų, tokių kaip burbuliukai, įdubimai ir sluoksniuotumas.

Nėra izoliacijos likučių ar įbrėžimų. Patikrinimo šviesos intensyvumas Didesnis arba lygus 500 liuksų, tikrinimo atstumas 30–50 cm.



Matmenų tikslumas

Pagal GB/T 1804-2000 tolerancija yra ±0,5 mm, kai ilgis yra mažesnis arba lygus 100 mm, ir ±1,0 mm, kai ilgis yra 100–400 mm.



Paviršiaus įbrėžimų kontrolė

Neturi turėti įtakos elektros laidumui. Įbrėžimai turi būti mažesni arba lygūs 5 mm ilgio ir mažesni arba lygūs 0,1 mm pločio.

Turi būti išbandytas šiurkštumas (Ra Mažiau arba lygus 3,2) ir lygumas (Mažesnis arba lygus 0,2 mm).





Apskritai, epoksidiniais milteliais{0}}dengtas termoreaktingąsias-izoliuotas šynas sunku mechaniškai nulupti ir prieš panardinant į miltelius reikia užmaskuoti. Kita vertus, plastikines-panardinamąsias varines šynas ir PVC-panardinamąsias izoliuotas šynas, pagamintas iš PVC arba PA12 medžiagų, galima efektyviai apipjaustyti naudojant temperatūros-valdomą lupimo ir automatizuotą pjovimo įrangą.



Ateityje, tobulėjant naujoms energijos kaupimo sistemoms, elektromobilių akumuliatorių sistemoms ir aukštos įtampos elektroniniams valdymo moduliams, tikslios izoliacijos technologija, skirta izoliuotų lanksčių varinių šynų, skirtų maitinimo elementų paketams, ir PVC{1}} dengtų šynų strypams, bus toliau tobulinama. Pažangi lupimo įranga, modulinės šynų atramos, ekologiškesnės šiltinimo medžiagos taps pagrindinėmis pramonės plėtros kryptimis.



Dėl nuolatinio proceso detalių optimizavimo ir kokybės kontrolės,Panardinimo šyna prijungimuiir plastikinės-dirpintos elektrinės varinės šynos, pagamintos pagal užsakymą, užtikrins didesnį saugumą, ilgaamžiškumą ir gamybos nuoseklumą, todėl elektros jungčių pramonė pereis į naują pažangios ir ekologiškos gamybos etapą.
