Laminuota šyna: efektyvaus elektros energijos paskirstymo pagrindas

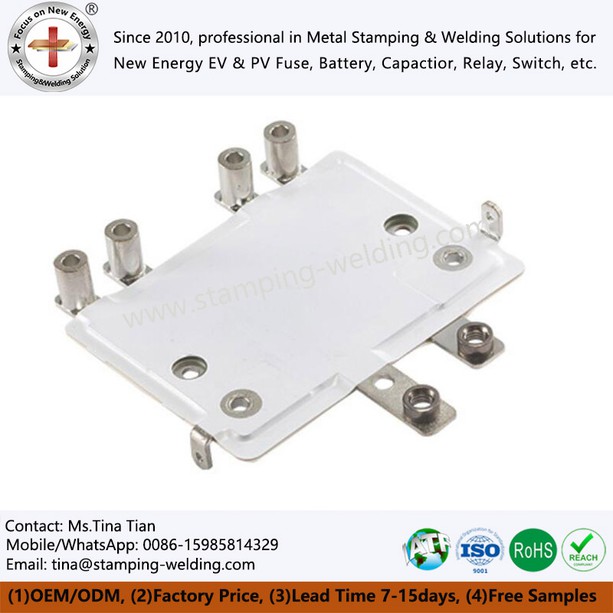

Elektros energijos paskirstymo pasaulyje laminuotos šynos (LBB) pasirodė kaip revoliucinis sprendimas, vaidinantis lemiamą vaidmenį šiuolaikinėse elektros sistemose. Laminuotas varinis strypas yra elektros laidininko mazgas, sudarytas iš kelių laidžių medžiagų, tokių kaip varis arba aliuminis, sluoksnių, atskirtų izoliaciniais sluoksniais. Ši unikali struktūra leidžia efektyviai perduoti energiją, sumažinti elektrinę varžą ir pagerinti elektromagnetinį suderinamumą (EMC), todėl tai yra esminis komponentas įvairiose srityse, kur reikalingas didelio našumo -elektros paskirstymas.​

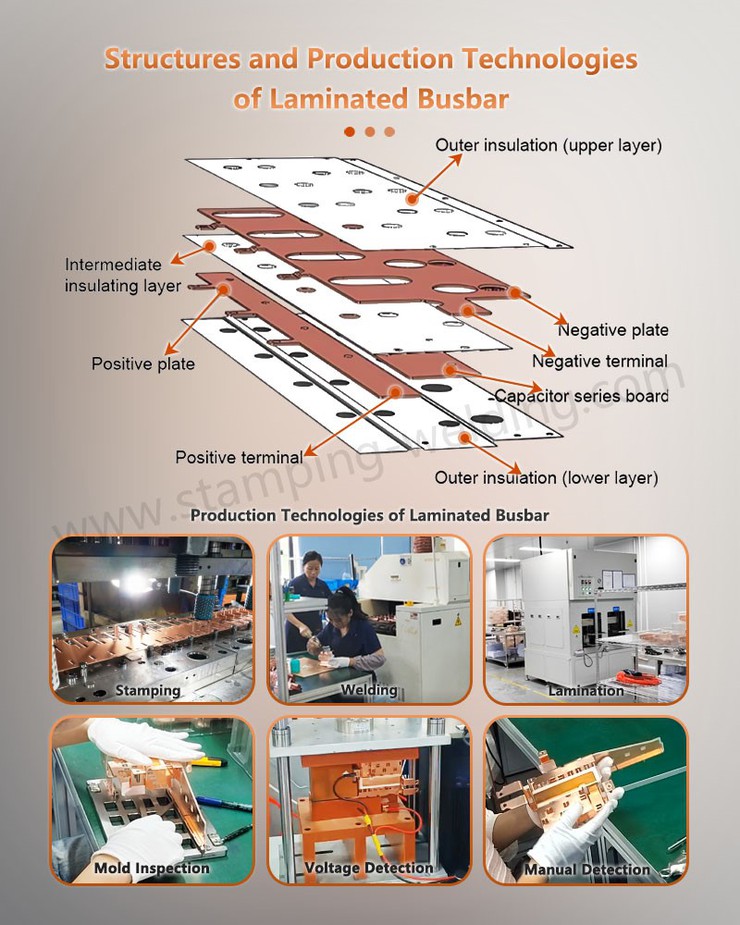

Laminuoto vario šynų konstrukcija pasižymi daugiasluoksne{0}}konstrukcija. Šynos šerdis sudaryta iš vieno ar kelių labai laidžių metalų sluoksnių. Varis dažniausiai naudojamas dėl puikaus elektrinio laidumo ir santykinai didelio mechaninio stiprumo, o aliuminiui gali būti teikiama pirmenybė ten, kur svorio mažinimas yra prioritetas. Šie laidūs sluoksniai yra kruopščiai sukrauti ir atskirti plonomis aukštos kokybės izoliacinėmis medžiagomis, tokiomis kaip poliimido plėvelės arba epoksidinės{5} laminatės.​



Izoliaciniai sluoksniai atlieka keletą svarbių funkcijų. Jie apsaugo nuo elektros trumpųjų jungimų tarp laidžių sluoksnių, todėl užtikrina saugų ir patikimą šynos darbą. Be to, jie suteikia mechaninę atramą ir padeda išlaikyti konstrukcinį mazgo vientisumą. Sluoksniai sujungiami naudojant specialius klijus arba laminavimo procesus, sukuriant tvirtą ir patvarią struktūrą, kuri gali atlaikyti įvairios darbo aplinkos sunkumus.



Laminuotas varinis strypas veikia pagal principą – mažos{0}}varžos elektros srovei. Kai maitinimas tiekiamas į šyną, srovė teka per laidžius sluoksnius. Kelių-sluoksnių konstrukcija žymiai sumažina bendrą varžą, palyginti su tradicinėmis vieno-laido šynomis ar kabeliais. Šis pasipriešinimo sumažinimas sumažina galios nuostolius šilumos pavidalu ir pagerina elektros sistemos efektyvumą



Be to, lygiagretus laidžių sluoksnių išdėstymas laminuotoje vario šynoje leidžia gauti didesnį skerspjūvio plotą-srovei. Tai leidžia šynai atlaikyti dideles -sroves apkrovas be perkaitimo. Izoliaciniai sluoksniai taip pat atlieka svarbų vaidmenį valdant tekančios srovės generuojamus elektromagnetinius laukus. Tinkamai išdėstydami ir izoliuodami laidžius sluoksnius, laminuota magistralės juosta pramonei gali sumažinti elektromagnetinius trukdžius (EMI), kurie yra labai svarbūs tais atvejais, kai yra jautri elektroninė įranga.



Vienas iš svarbiausių laminuoto vario strypo privalumų yra jo gebėjimas išlaikyti dideles sroves. Daugiasluoksnė struktūra, turinti didelį efektyvų skerspjūvio plotą, leidžia atlaikyti dideles elektros apkrovas. Dėl to jie idealiai tinka naudoti, pavyzdžiui, elektromobilių (EV) akumuliatorių paketams, kur reikalingas didelis{4}}galios perdavimas tarp akumuliatoriaus, variklio ir kitų komponentų. Pramoninėse elektros energijos sistemose laminuotos šynos gali efektyviai paskirstyti energiją didelės-masto mašinoms ir įrangai.​

Laminuoto vario magistralės induktyvumas yra mažas, o tai būtina norint greitai{0}}perjungti elektros grandines. Galios elektronikos programose, pvz., inverteriuose ir keitikliuose, kur greitai keičiasi srovė, mažas induktyvumas padeda sumažinti įtampos šuolius ir skambėjimo efektus. Tai pagerina bendrą elektros įrangos veikimą ir patikimumą, taip pat pailgina komponentų tarnavimo laiką, sumažindami elektros įtampą.

Laminuoto vario strypo konstrukcija palengvina efektyvų šilumos išsklaidymą. Laidieji sluoksniai, kurie eksploatacijos metu generuoja šilumą, glaudžiai liečiasi su izoliaciniais sluoksniais. Šios izoliacinės medžiagos pasižymi geromis šilumos laidumo savybėmis, leidžiančiomis efektyviai perduoti šilumą nuo laidžių sluoksnių. Be to, didelis šynos paviršiaus plotas padeda išsklaidyti šilumą į aplinką, apsaugo nuo perkaitimo ir užtikrina stabilų veikimą net esant nuolatinei didelei apkrovai.​



Palyginti su tradicinėmis kabeliu{0}}pagrįstomis maitinimo paskirstymo sistemomis, laminuota vario šynų juosta yra kompaktiškesnė. Jų plokščią, daugiasluoksnę struktūrą galima lengvai integruoti į ankštas erdves, todėl jos tinka naudoti ten, kur erdvės yra labai mažai, pavyzdžiui, aviacijos elektronikoje, serverių stovuose ir kompaktiškuose elektros korpusuose. Sumažintas dydis taip pat supaprastina bendrą sistemos išdėstymą ir sumažina laidų sudėtingumą, todėl lengviau montuoti ir prižiūrėti.​





Automobilių pramonėje, ypač elektrinėse ir hibridinėse transporto priemonėse, Laminated Copper Bar yra plačiai naudojamas akumuliatorių valdymo sistemose, galios elektronikoje ir variklio pavaros grandinėse. Jie leidžia efektyviai perduoti energiją tarp aukštos-įtampos akumuliatoriaus ir elektros variklio, užtikrinant optimalų veikimą ir energijos panaudojimą. Jų mažas induktyvumas ir didelė srovės{3}}laida taip pat prisideda prie patikimo transporto priemonės elektros sistemų veikimo.​



Atsinaujinančiose energijos sistemose, tokiose kaip saulės elektrinės ir vėjo jėgainės, laminuotos šynos naudojamos keitikliuose ir galios konvertavimo įrenginiuose. Jie padeda paversti nuolatinę srovę (DC), kurią sukuria saulės baterijos arba vėjo turbinos, į kintamąją srovę (AC), kad būtų paskirstyta į elektros tinklą. Dėl puikių šiluminių charakteristikų ir elektromagnetinio suderinamumo jie puikiai-tinka šioms reikmėms, kur labai svarbu stabiliai ir efektyviai konvertuoti energiją.​



Laminuotas šynų dizainas taip pat plačiai naudojamas duomenų centruose, kur jie naudojami paskirstyti energiją serveriams ir kitai svarbiai įrangai. Jų kompaktiškas dizainas ir aukštos -našumo charakteristikos padeda optimizuoti energijos paskirstymo infrastruktūrą, sumažinti energijos nuostolius ir pagerinti bendrą duomenų centro efektyvumą. Pramoninėje automatikoje jie naudojami valdymo skyduose ir elektros paskirstymo sistemose, siekiant užtikrinti patikimą ir efektyvų elektros energijos tiekimą varikliams, jutikliams ir kitiems įrenginiams.

Laminuoto vario strypo gamyba apima kelis tikslius veiksmus. Pirma, laidūs metalo lakštai, paprastai varis arba aliuminis, supjaustomi ir suformuojami pagal reikiamus matmenis. Tada šie lakštai išvalomi ir paruošiami laminavimui. Izoliacinės medžiagos, tokios kaip poliimido plėvelės, taip pat pjaustomos ir apdorojamos, kad atitiktų laidžių sluoksnių dydį ir formą.



Toliau sluoksniai sukraunami teisinga tvarka, tarp laidžių lakštų dedamos izoliacinės plėvelės. Sluoksniams suklijuoti naudojami specialūs klijai arba laminavimo metodai, pvz., karštasis -presavimas arba vakuuminis laminavimas. Šio proceso metu veikiama šiluma ir slėgis, kad būtų užtikrintas tvirtas ir vienodas ryšys tarp laidžių ir izoliacinių medžiagų.



Po laminavimo šyna gali būti toliau apdorojama, pvz., pjaustoma, gręžiama ir štampuojama, kad būtų sukurti reikiami gnybtai, skylės ir kitos savybės. Galiausiai, gatavo laminuoto vario magistralės kokybė patikrinama, įskaitant elektros izoliacijos varžos, matmenų tikslumo ir mechaninio stiprumo patikrinimus, siekiant užtikrinti, kad ji atitinka reikiamus standartus.​

Siekiant užtikrinti optimalų veikimąLaminuota vario šyna,rekomenduojama reguliariai prižiūrėti. Periodiškai reikia atlikti vizualinę apžiūrą, kad būtų patikrinta, ar ant laidžių arba izoliacinių sluoksnių nėra pažeidimų, pvz., įtrūkimų, delaminacijos ar korozijos. Bet kokius matomus pažeidimus reikia nedelsiant pašalinti, nes tai gali pakenkti elektriniam ir mechaniniam šynos vientisumui.



Taip pat svarbu stebėti pramoninės laminuotos magistralės darbinę temperatūrą. Nors jie pasižymi geromis šiluminėmis savybėmis, tam tikromis sąlygomis vis tiek gali atsirasti per didelis karštis. Jei temperatūra viršija nurodytas ribas, tai gali reikšti problemą, pvz., didelės-varžos jungtį arba perkrautą grandinę. Tokiais atvejais reikia nustatyti priežastį ir ją pašalinti, kad būtų išvengta tolesnės žalos



Montuojant laminuotas šynas, reikia laikytis tinkamo tvarkymo ir montavimo procedūrų. Reikia pasirūpinti, kad šyna nesulenktų ar nedeformuotų, nes tai gali turėti įtakos jos elektrinėms ir mechaninėms savybėms. Be to, įsitikinkite, kad jungtys tarp šynos ir kitų elektrinių komponentų yra saugios ir tinkamai priveržtos, kad sumažintumėte elektros varžos ir galimo perkaitimo riziką.



Apibendrinant galima pasakyti, kad laminuota vario šyna yra gyvybiškai svarbus šiuolaikinių elektros sistemų komponentas, turintis daug pranašumų energijos paskirstymo, našumo ir erdvės panaudojimo požiūriu. Dėl unikalios jų struktūros ir savybių jie yra nepakeičiami įvairiose srityse – nuo ​​automobilių ir atsinaujinančios energijos iki duomenų centrų ir pramonės automatikos. Norint užtikrinti efektyvų ir patikimą elektros sistemų veikimą įvairiose pramonės šakose, būtina suprasti jų savybes, pritaikymą ir priežiūros reikalavimus.
