Lanksti šyna



Mūsų įmonė daugiausia dėmesio skiria keturių serijų lanksčiųjų šynų tyrimams, plėtrai ir gamybai:Pliko vario pinta viela, alavu{0}}dengta variu pinta viela, varžinio suvirinimo vario pinta viela ir vario folijos difuzinio litavimo lanksti jungtis, tenkinantis kelių sričių, pvz., energijos, naujos energijos ir pramonės įrangos, poreikius. Varinių šynų juostų pagrindinis privalumas yra didelis laidumas, atsparumas korozijai ir pritaikytos paslaugos, kad klientams būtų pateikti patikimi elektros jungčių sprendimai.































































1. Plika vario pinta viela





























































1.1 Medžiagų pranašumai ir savybės
Medžiaga: didelio{0}}grynumoT2Y2 vario folija (laidumas didesnis arba lygus 98%), paviršius padengtas nikeliu / alavu, atsparus oksidacijai ir korozijai.
Konstrukcija: daugiasluoksnė varinė folija + atsparus difuzinis suvirinimas, gnybtų skylių tikslumas štampavimas (tolerancija ±0,1 mm), atraminis M6-M12 varžtų tvirtinimas.

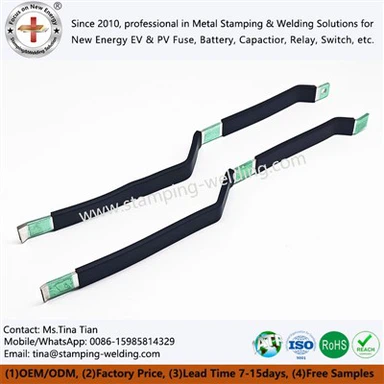

Izoliacijos būdas: pasirenkamas termiškai susitraukiantis vamzdelis (atsparumas temperatūrai 125 laipsnių) arba silikoninė įvorė (atsparumas temperatūrai 200 laipsnių), atsparesnis aukštai temperatūrai ir senėjimui nei tradicinis PVC.



1.2 Techniniai parametrai

Skerspjūvis
1.2.1 Gnybtų angos laidumas:Taiko bendrą nikelio dengimo procesą (nikelio sluoksnio storis 3 μm), gnybtų skylės kontaktinį atsparumą<0.05mΩ (industry standard 0.1mΩ), supports 400A continuous high current.
1.2.2 UL 2251-2024 sertifikatas:išlaikė galinės skylės druskos purškimo testą (96 valandos be korozijos), izoliacijos sluoksnio sekimo atsparumo indeksas CTI＞600 (pasiekęs FV-0 antipireno klasę).
1.2.3 Modulinis pritaikymas:Tarpai tarp gnybtų skylių yra suderinami su ISO 8536-2 standartu (±0,1 mm tikslumu), palaikydami prijungimą{3}}

















































































Kartų pranašumai, palyginti su tradicinėmis sudėtingomis jungtimis (varinėmis šynomis / kabeliais)



Scenarijaus skausmo taškai	Kietos jungties defektai	Lanksčios jungties šynų trikdymo vertė
Vibracijos nuovargis (ląstelių išsiplėtimas)	Standžios varinės šynos įtempių koncentracija (gyvenimo trukmė<5 years)	0,1 mm itin plona varinė folija + lanksti struktūra (100 000 lenkimų be lūžių)
Surinkimo efektyvumas (rankinis suvirinimas)	Kiekvienas prijungimas trunka 2 minutes (reikalingas išankstinis suvirinimas)	Gnybtų anga + varžto tiesioginė jungtis (vienos skylės surinkimas 15 sekundžių)
Erdvės pritaikymas (specialios formos išdėstymas-)	Hard busbar requires customized bending (mold fee >50,000)	Iš anksto suformuota minkšta jungtis + standartinė gnybtų anga (suderinama su 90% transporto priemonės platformos)



1.3 Gamybos procesas
Raudonos varinės folijos pjaustymas → atsparumo difuzinis suvirinimas → gnybtų perforavimas → galvanizavimas → izoliacijos apdorojimas → kokybės patikrinimas → pakavimas ir siuntimas.



1.4 Taikymo scenarijai
Nauja energijos baterija, UPS maitinimo spinta, maitinimo jungiklio spinta.
Scenarijaus vertė: išspręskite tris didelio{0}}dažnio gedimo scenarijus



2. Skarda-dengta variu pinta viela





























































2.1 Medžiagų pranašumai ir savybės
Medžiaga:0,1 mm itin-smulkios deguonies-varinės vielos pintos vielos, alavuotas paviršius (storis didesnis arba lygus 5 μm), stiprus atsparumas oksidacijai ir 20 % pagerintas laidumo stabilumas.
Lankstumas: 360 laipsnių lenkimas be deformacijos, geresnės seisminės savybės nei varinė šyna.
Izoliacijos būdas: silikono lipdymas (IP67 apsauga) arba pynimo vamzdžių apvyniojimas, palyginti su PVC izoliacija, atsparumas alyvai, atsparumas aukštai ir žemai temperatūrai (-50 laipsnių ~ 200 laipsnių).





2.2 Techniniai parametrai

Vielos skersmuo: 10-50mm｜Srovės keliamoji galia: 100A-1500A｜Atsparumas: Mažesnė arba lygi 0,023μΩ·m

Pagrindinių nikeliuotos -vario folijos / kietos šynos pranašumų palyginimas



Nesėkmės scenarijai	Nikeliu{0}}dengta vario folija lanksti jungtis	Skarda{0}}dengta pinta vielinė lanksti jungtis
Aukšto{0}}dažnio vibracija (variklio virpėjimas)	Folijos sluoksniavimas (50 000 pertraukų)	Pintos vielos kryžminis-užraktas (500 000 kartų be nutrūkusių gijų)
Drėgna ir karšta korozija (pakrančių sąlygos)	Mikroporinė nikelio sluoksnio korozija (72 val. purškiant druską)	Tanki alavo sluoksnio apsauga (192h purškiant druską)
Aukštos srovės temperatūros kilimas (3C greitas įkrovimas)	Kontakto varža 0,1 mΩ (temperatūros kilimas 8 laipsniais)	Pintos konstrukcijos daugiakontaktis laidumas (varža 0,06 mΩ, temperatūros kilimas 4 laipsniais)



Pynimo tankis:16 vijų × 7 vielos struktūra(OEM pritaikymas yra sveikintinas), skerspjūvio ploto tolerancija ±1 %, srovės galia 450 A/mm² (nacionalinis standartas 300 A/mm²) ir trečiosios šalies temperatūros kilimo bandymo ataskaita (su CTP akumuliatoriaus paketo išmatuotais duomenimis).
Skardos dengimo sukibimas:Įdiegtas ASTM B577-2024 standartas, nulupimo bandymo metu nenukrenta skardos sluoksnis, pateikiama sąsajos metalografinė diagrama po mikroskopu.
Dinaminio nuovargio sertifikatas (jei reikia):Išlaikyti ISO 6469-3 (elektromobilių sauga) vibracijos testą, o pynimo vielos trūkimo greitis po 500 000 ciklų yra mažesnis nei 0,5 % (pramonės vidurkis 2 %).



2.3 Gamybos procesas
Varinės vielos pynimas → Skardavimas → Gnybtų užspaudimas → Izoliacinė pakuotė → Druskos purškimo bandymas → Gatavo gaminio patikrinimas.

Taikymo scenarijai

















































































3. Atsparus suvirinimas vario pinta viela





























































3.1 Medžiagų pranašumai ir savybės
Medžiaga: didelio{0}}grynumo vario pinta juosta (vario kiekis didesnis arba lygus 99,9 %), kvadratinis galas (aliuminio/vario medžiaga) šaltai presuotas{0}}, mažas kontaktinis atsparumas.
Struktūra: plokščias dizainas, taupantis montavimo vietą, šilumos išsklaidymo efektyvumas yra 30% didesnis nei apvalios vielos.
Izoliacijos metodas: dvigubo-sluoksnio termosusitraukiantis vamzdis (ugnį stabdanti UL V0 klasė) arba epoksidinės dervos sluoksnis, atsparesnis nusidėvėjimui- ir lankui-, nei tradicinės movos.

3.2 Techniniai parametrai
Skerspjūvis



Kvadratinio presavimo proceso privalumai	Skirtingai nuo tradicinės apvalios pintos vielos, kvadratinio presavimo procesas suploja pintą vielą į stačiakampį skerspjūvį{0}}, padidina kontakto plotą 30–50 %, sumažina vidinę varžą 15–20 % ir žymiai sumažina temperatūros kilimą esant didelės srovės scenarijus (pvz., įkraunant krūvas, energijos kaupimąsi), išvengiant senėjimo ar energijos gedimo.
Pintinės struktūros charakteristikos	Kelios plonos varinės vielos gijos supinamos į tinklelį, kurio lenkimo spindulys yra ne mažesnis kaip 5 mm. Jis gali būti laisvai plečiamas ir susitraukęs dėl įrangos vibracijos / deformacijos, išvengiant pavojaus, kad kietos jungtys (pvz., varinės šynos) nutrūktų dėl įtempių koncentracijos (ypač tinka vibracijos aplinkai, pavyzdžiui, transporto priemonėms ir geležinkelių transportui).
Surenkamieji gnybtai	Variniai / aliuminio gnybtai yra presuoti iš abiejų galų (alavinis / nikeliavimas yra neprivalomas), prijungti ir paleisti, nereikia gręžti ir suvirinti vietoje, o vienos stoties įrengimo laikas sutrumpėja 70 % (palyginti su tradicinių varinių šynų pritaikymo ir gręžimo procesu).
Medžiagos ir procesai	Varinė viela yra alavuota (didesnė arba lygi 8 μm) arba padengta nikeliu, druskos purškimo bandymas trunka ilgiau nei 96 valandas (pramonės standartas yra tik 48 val.), atsparus drėgmei, rūgščių ir šarmų korozijai, o pakrančių / chemijos pramonės tarnavimo laikas pailgėja daugiau nei 3 kartus.
Lankstus dizainas	Palaiko kvadratines specifikacijas, kurių storis 0,1–3 mm ir plotis 10–200 mm. Gnybtai gali būti aprūpinti M4-M16 varžtų angomis, pritaikytomis prie skirtingų srovių (50A-5000A) ir montavimo erdvių.
Pramonės pritaikymas	teikia specialius sprendimus tokiems scenarijams kaip nauja energija (akumuliatoriaus jungtis), pramonė (inverterio minkštas paleidimas) ir automobiliams (variklio / akumuliatoriaus jungtis). Pavyzdžiui, automobilių{1}}klasės produktus sertifikuojaIATF 16949.



3.3 Gamybos procesas



1. Medžiagos pasirinkimas: φ0,03-0,1 mm bedeguonies varinė viela (grynumas didesnis nei 99,95 %)
2. Vielos traukimas: kelių-eilių šaltasis tempimas iki tikslinio skersmens (tolerancija ±0,002 mm)
3. Audimas: 64-128 sruogų kryžminis audimas (pynimo tankis didesnis arba lygus 90%, žingsnis 3–5 mm)
4. Kvadratinis presavimas: hidraulinis formavimas (storis 1-3 mm, kraštinių santykis 3:1-5:1, paklaida ±0,1 mm)
5. Suvirinimas pasipriešinimu: aukšto dažnio suvirinimas (srovė 8–15 kA, laikas 0,1–0,3 s, suvirinimo taškų skaičius didesnis arba lygus 5 taškai/cm)
6. Formavimas: išankstinis-lenkimas (lenkimo spindulys 5–10 mm, kampas ±2 laipsniai)
7. Aptikimas: tęstinumo testas (atsparumas<0.03mΩ) + appearance (no broken wire, uniform indentation)

▶ Šerdies valdymas: presuotos kvadratinės konstrukcijos tankis (didesnis arba lygus 8,9 g/cm³), suvirinimo stipris (didesnis arba lygus 85% pagrindinės medžiagos), izoliacijos apdorojimas (silikono / stiklo pluošto apvalkalo storis 0,2–0,5 mm)



(Pastaba:ISO 9001/TS 16949 valdymas viso proceso metu, 100 % pirmojo gabalo patikrinimas + mėginių ėmimo defektų aptikimas, gamybos ciklas Mažiau nei 72 valandos arba lygus jai)

















































































3.4 Taikymo scenarijai



3.3.1 Naujos energiją naudojančios transporto priemonės / akumuliatoriai:Išspręskite vibracijos, šiluminio plėtimosi ir erdvės problemas, ypač{0}}smulki varinė viela + presuota kvadratinė struktūra sugeria 3 % plėtimąsi, atsparumas<0.03mΩ, pre-forming saves 40% space; core advantages: IATF 16949, CTP/CTC adaptation, customized insulation sheath.

3.3.2 Geležinkelio tranzitas / trauka:Atlaiko aukšto-dažnio vibraciją (10- 50Hz) ir didelę srovę (1000 A+), 100 000 lenkimo trukmę (30 000 kartų apvaliam laidui), plokščią šilumos išsklaidymą ↑50 % (-40 laipsnių ~ 125 laipsniai), anti-EMI ekranavimo sluoksnis; pagrindiniai privalumai: EN 45545 atsparus ugniai, aviacijos terminalai, vibracijos bandymo ataskaita.

3.3.3 Pramoninė įranga / keitiklis:Prisitaikykite prie siauros erdvės ir dinaminės deformacijos, 1-3 mm itin plonas dizainas, mažas induktyvumas<10nH/cm, 5mm bending radius; core advantages: silver plating process (high frequency), RoHS, precision mold opening (±0.1mm).

3.3.4 Energijos kaupimo / įkrovimo krūva:Atsparus terminiams ciklams (-40 laipsnių ~ 85 laipsniai) ir didelės srovės smūgiams, srovės keliamoji galia yra 25 % didesnė nei apvali viela, druskos purškimas 1000 valandų, ±2 mm teleskopinis apsaugos nuo atsipalaidavimo; pagrindiniai privalumai: UL/CE, IP65 korpusas, integruotas įtampos gnybtas.

3.3.5 Medicina / aviacija:Atitinka mažą EMI, lengvą ir ekstremalią aplinką, ekranavimas sumažina trukdžius 50 dB (MRI), 40 % lengvesnis už varinę šyną (UAV), FV-0 antipirenas (aviacija); pagrindiniai privalumai: karinio standarto sertifikatas (GJB 1217), mažos partijos pritaikymas (50 vnt ar daugiau).



4. Vario folijos difuzinio litavimo lanksti jungtis





























































4.1 Medžiagų pranašumai ir savybės
Medžiaga: 0,05-0,2 mm itin plona elektrolitinė vario folija, lanksti be negyvo kampo po laminavimo suvirinimo ir tolygus srovės paskirstymas.
Lengvas: storis yra tik 1/3 varinės šynos, o svoris sumažėja 60%, esant tokiai pačiai srovės galiai.



4.2 Techniniai parametrai
Sluoksnių skaičius: pritaikomas|Srovės keliamoji galia: 300A-5000A|Savitoji varža: mažesnė arba lygi 0,021 μΩ·m



Savybės	Techniniai parametrai	Pirkimo vertė (scenarijaus atitikimas)
T2 vario grynumas	99.9%+ (National Standard>99.85%)	1. Atsparumas net 0,0175Ω·mm²/m (40 % mažesnis nei žalvario), naujų energetinių transporto priemonių temperatūros kilimas greitojo įkrovimo metu sumažėja 12 laipsnių 2. Žaliavos yra sertifikuotos IATF 16949
Itin{0}}plonos folijos storis	0,05–0,3 mm (neprivaloma)	1. 0.1mm folijos storis: lankstus lenkimo spindulys yra tik 3 mm, tinka akumuliatoriaus CTP/CTC kompaktinei erdvei (tradicinėms varinėms šynoms reikia lenkimo 15 mm) 2. Energijos kaupimo šiluminio plėtimosi sugertis: vienos folijos lankstumas siekia 3 %, o kelių sluoksnių sukrovimo anti- galimybė padidėja 5 kartus
Grūdų rafinavimo procesas	Vidutinio grūdo<50μm	Anti-nuovargio tarnavimo laikas viršija 100 000 kartų (50 000 kartų įprastai vario folijai), o gedimų dažnis sumažėja 92 % vibracinėje tranzito geležinkeliu aplinkoje.



4.3 Gamybos procesas
Vario folijos pjaustymas → suvirinimas lazeriu → paviršiaus pasyvavimas → izoliacinė danga → rentgeno spindulių defektų aptikimas → elektrinio veikimo bandymas.

















































































4.4 Taikymo scenarijai
Elektromobilių elektrinės pavaros sistema, tikslūs prietaisai, aviacijos ir kosmoso įranga.



Scenarijus	Skausmo taškas	Vario folijos pranašumas (0,05–0,1 mm)	Pirkimo taškas
Nauja energetinė transporto priemonė	Akumuliatoriaus išsiplėtimas/vibracija	Sugerti 5% deformaciją, atsparumas 0,015 mΩ, sutaupykite 30% vietos	IATF sertifikatas, FPC atsparus 150 laipsnių
Energijos kaupimo skysčio aušinimas	Didelės srovės / karšto ir šalto ciklas	Srovės keliamoji galia padidėjo 40% (200mm²→1200A), druskos purškimas 1500h	IP67 korpusas, integruotas temperatūros jutiklis
Pramoninis inverteris	Didelis{0}}dažnio praradimas / erdvė	Atsparumas aukštam-dažniui sumažintas 30%, storis 1–2 mm, EMI sumažintas 40 dB	Sidabravimo procesas, lenkimas ±0,05 mm
Medicininis MRT	EMI/lengvas	Ekranavimas sumažintas 60 dB, vario strypo svoris 1/3, epoksidinė antikorozinė -	Biologiškai suderinamas, lenkiamas 2 mm





1. Grupės stiprumo bazė

Didelė{0}}dviejų pagrindinių įmonių veikla
Nauja energetikos sritis: 120 mln. metinės pajamos (įskaitant gamyklą), aptarnaujantys pirmaujančius klientus, tokius kaip CATL ir BYD
Žemos-įtampos elektros laukas: 80 mln. metinės pajamos (įskaitant gamyklą), apimančios ABB ir Schneider tiekimo grandines
Grupės palaikymas: 7 pagrindinės dirbtuvės (štampavimas / suvirinimas / liejimas / CNC / šaltasis apdorojimas / galvanizavimas / automatizavimas), kurių gamybos pajėgumų elastingumas yra 200%
30 metų techninių genų
Thepagrindinė komanda kilo iš "Xiamen Hongfa"(pasaulyje No{0}} relė), turintis 30 metų elektros prijungimo patirtį.
Teikti „produktas + sąnaudų mažinimo sprendimas + naujos pramonės technologijos“ trejybės paslaugą.



2. Pilnos proceso technologijos kliūtys
8 pagrindinių procesų matricos
Šalta kryptis: sidabrinis kontaktas / relės šerdis (tikslumas ± 0,02 mm)
Antspaudavimas: kondensatoriaus šynos / saugiklio kontaktas (0,1 mm itin plonos varinės folijos procesas)
Suvirinimas: suvirinimas lazeriu (įskverbimo gylis 0,8 mm) + vakuuminis difuzinis suvirinimas (baterijos korpusas)
Tempimas: ličio baterijos aliuminio korpusas (sienelės storis 0,3 mm, išeiga 99,2%)
Lenkimas: lakštinis metalas (minimalus R0,5 mm, lygumas ± 0,1 mm)
Galvanizuotas: auksas / sidabras / nikelis / alavas (druskos purškimo bandymas daugiau nei 1000 val., atitinka RoHS)
CNC: tikslus gnybtas (koaksialiai ±0,01 mm)
Pjovimas lazeriu: greitas patikrinimas (24 valandų pavyzdys, sutaupoma 90% pelėsių mokesčio)

















































































3. Pasaulinis paslaugų tinklas



Regionas	Aptarnavimo mazgas	Pagrindinė vertė
Europa	Ispanija, Barselona	Teikti techninį palaikymą prieš-ir po-pardavimą, greitą reagavimą
Artimieji Rytai	Iranas, Teheranas
Pietryčių Azija	Indija, Naujasis Delis Didžiausias Malaizijos uostamiestis Port Klang Pelabuhan, Malaizija
Šiaurės rytų Azija	Japonija, Tokijas





4. Galutinis pristatymo įsipareigojimas
Nemokami pavyzdžiai: 1-2 dienos (įprastai) / 20-30 dienų (naujas pelėsis, įskaitant pelėsį)
Masinis užsakymas: 15-20 dienų (po apmokėjimo, palaikymas 7 dienas nuo pagreitinto pristatymo)
